Import von CONVERGE Dateien

Einleitung

Das Add-in rs_converge ist ein Importfilter, mit dem UniPlots Simulationsergebnisse (*.out) der CFD-Software CONVERGE (https://convergecfd.com/) importieren kann. Optional können Benutzer auch Eingabe- (*.in) und Echo-Dateien (*.echo) importieren.

Es gibt fünf Arten von Ausgabedateien: Echo (*.echo), Neustart (*.rst), Karte (map_*.h5), zellengemittelte Ausgabe (*.out) und zellweise Post (post_*.h5).

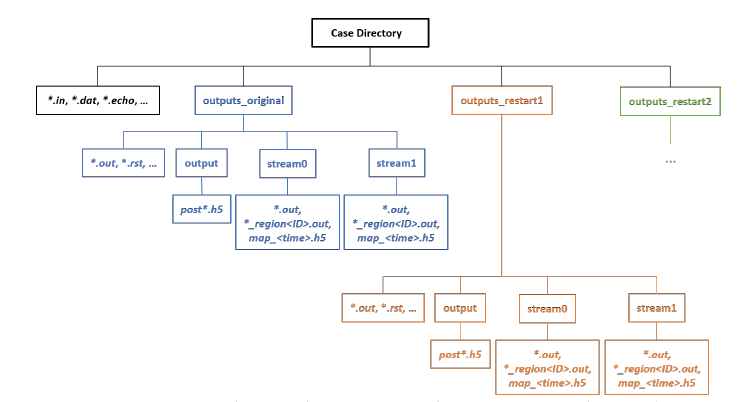

CONVERGE erstellt Ausgabeverzeichnisse für diese Dateien innerhalb des Fallverzeichnisses, wie unten gezeigt.

../../_images/converge-folder-structure.png

Weitere Informationen und Ressourcen finden CONVERGE-Benutzer im CONVERGE download hub

Kompatibilität

Das Add-in ist bekanntermaßen mit den folgenden CONVERGE-Versionen kompatibel:

  • CONVERGE 3

  • CONVERGE 4

  • CONVERGE 5

Wenn beim Importieren einer bestimmten Datei Probleme auftreten, wenden Sie sich bitte an uns.

Installation

  • Wählen Sie Extras=>Add-In Manager.

  • Markieren Sie das Add-In CONVERGE.

  • Wählen Sie OK. Beenden Sie UniPlot und starten Sie UniPlot neu.

Die installierten Dateien sollten sich nun unter [UniPlot User Directory]\UniPlot\AddIn\rs_converge directory.

rs_converge.ic

AddIN UniScript-Datei

OUT_import_filter.ic

Import filter UniScript-Datei

IN_import_filter.ic

Import filter UniScript-Datei

ECHO_import_filter.ic

Import filter UniScript-Datei

rs_converge.icl

AddIN in übersetzter Form

Benutzung

  • Starten Sie UniPlot.

  • Wählen Sie Datei=>Daten importieren.

  • Wählen Sie den Typ CONVERGE (*.out;*.in;*.echo) aus.

  • Navigieren Sie zu Ihrem Simulationsordner „stream“. (Alle Dateien in übergeordneten Ordnern können importiert werden. Daher sollten Sie möglicherweise Dateien aus dem Ordner „stream“ auswählen.)

  • Wählen Sie eine beliebige *.out-Datei aus und klicken Sie auf OK.

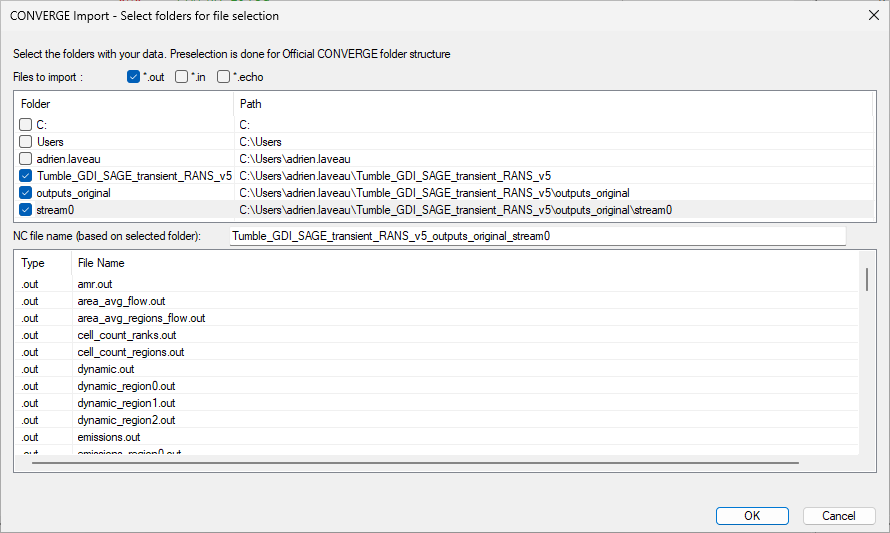

  • Das Importfenster von UniPlot-CONVERGE wird angezeigt.

    ../../_images/converge-folder-selection-window.png

    • Das Fenster besteht aus vier Hauptelementen, die in der folgenden Tabelle beschrieben werden.

    :header-rows: 1

    Abschnitt

    Beschreibung

    Dateiauswahltyp

    Wählen Sie aus, ob Sie zusätzlich zu den *.out-Dateien auch die *.in- und *.echo-Dateien importieren möchten (wir empfehlen, nur mit *.out-Dateien zu arbeiten).

    Ordnerauswahl

    Wählen Sie den Ordner aus, aus dem Daten importiert werden sollen. UniPlot sucht in den ausgewählten Ordnern nach Dateien des ausgewählten Typs (nicht rekursive Suche).

    Projektname

    Basiert auf den ausgewählten Ordnern, kann jedoch überschrieben werden.

    Dateiliste

    Zeigt die Liste der Dateien und deren Typen im ausgewählten Ordner an.

  • Geben Sie die erforderlichen Informationen ein und klicken Sie auf OK. Der Importvorgang wird gestartet.

Erzeugte NC-Datei

  • Nach dem Import steht die Datei wie gewohnt im DataBrowser zur Verfügung. Die Kanäle werden mithilfe der NC2-Dateigruppenfunktion in einer Baumstruktur organisiert. Die Struktur sieht wie folgt aus:

    • Group name: file_type/orginal_file_name

    • Channel name : file_type/original_file_name/channel_name/[extra information] (extra information is taken from the file, such as bound ID etc…)

History

Version

Beschreibung

R2025.3

Erste Veröffentlichung
