Import von Applikationsdaten-Dateien

Das Addin RS_CALIBDATA ist ein Importfilter für UniPlot, der den Zugriff auf alle Kalibrierdaten aus den folgenden Dateiformaten ermöglicht:

  • DCM (V2.0 - V1.0 nicht unterstützt)

  • PACO

Mit diesem AddIN können Sie Ihre Kalibrierdaten laden, analysieren und plotten in UniPlot laden und auswerten. So können Sie Ihre gemessenen Daten mit dem erwarteten Verhalten der Kalibrierung zu vergleichen.

Bemerkung

Dieses Addin ist eine Beta-Version.

Installation

Benutzung

  • Wählen Sie Datei=>Daten importieren, um eine Dataset-Datei auszuwählen.

  • Wählen Sie den Typ Calibration Data File (*.dcm;*.DCM;*.PaCo) aus.

  • Wählen Sie eine oder mehrere Dataset-Dateien aus.

  • Um einen Datensatz (Kurve) zu erzeugen, wählen Sie als Typ 2D: y/t MDF/INCA/BLF aus. Bei diesem Typ wählen Sie nur das Signal aus. Der entsprechende Zeitkanal wird automatisch ausgewählt.

  • Um die Informationen des Datensatzes darzustellen: Wählen Sie den Typ Calibration Plot (1D, 2D, 3D). Wenn Sie diesen Typ auswählen, wird UniPlot Folgendes tun :

    Etikett Typ

    Aktion

    Einzelner Wert
    UniPlot bietet die Möglichkeit zu plotten:

    • einen einzelnen Punkt

    • eine X-Linienschwelle

    • eine Y-Linienschwelle

    Eine Achse

    Zeichnen einer 1D y/t Linie

    Eine Kalibrierungslinie

    Plotten einer 2 x/y-Linie

    Eine Kalibrierungstabelle

    Zeichnen einer 3 x/y/z-Fläche

  • Eine äquivalente Funktion zur Anzeige der numerischen Werte in einer Tabelle ist verfügbar mit Calibration Table (1D, 2D, 3D).

In allen Fällen findet UniPlot automatisch die entsprechende Achse dank der Informationen des Datensatzes. Um die besten Ergebnisse zu erzielen, sollten Sie versuchen, Ihre Achse immer innerhalb des Datensatzes zu exportieren.

Beispiel

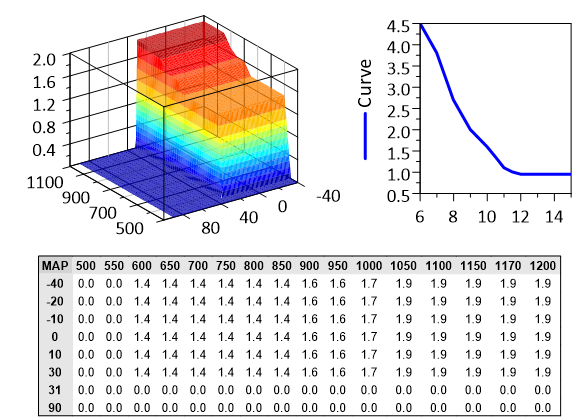

Hier ist eine Vorschau auf die Möglichkeiten, die ein DCM bietet.

../../_images/addin_rs_calibdata_example.png

History

Version

Beschreibung

R2025.2

First release.
