Das Wichtigste in Kurzform

../../_images/UniplotScreen-de.png
  • Die mitgelieferten Beispieldateien befinden sich in dem Verzeichnis UniPlot\samples und können mit dem Befehl Öffnen im Menü Datei geladen werden (Datei=>Öffnen) oder mit Schalter Main_Open.

  • Diagramme, Datensätze und Zeichenobjekte werden durch Anklicken mit der Maus markiert. Durch Doppelklicken kann die Bearbeitungsmaske des Objekts aufgerufen werden (z. B. für die Objekte Achsen, Achsenlabel, Achsentitel, Texte, Datensätze, Diagramme usw.).

  • Die Bearbeitungsmasken für Datensätze können auch über die Schalter 1D- und 2D Konfiguration Daten_1D_2DKonfig und 3D-Konfiguration Daten_3DKonfig geöffnet werden.

  • Um ein Diagramm zu verschieben, muss es mit der Maus am Rand angefaßt werden. Um die Größe von Diagrammen oder Zeichenobjekten zu ändern, muss das Objekt mit der Maus in den markierten Ecken angefasst werden.

  • Beim Verschieben von Objekten werden die Ecken automatisch auf ein Fanggitter gezogen. Um diesen Snap-To-Grid-Effekt vorübergehend abzuschalten, drücken Sie die Strg-Taste. Die Maschenweite des Fanggitters kann mit dem Befehl Extras=>Einstellungen ändern festgelegt werden.

  • Zeichenobjekte und Diagramme können auch mit Hilfe der Pfeiltasten der Tastatur verschoben werden. Wenn die Shift-Taste gedrückt wird, kann die Höhe und Breite verändert werden. Um den Snap-To-Grid-Effekt vorübergehend abzuschalten, drücken Sie die Strg-Taste.

  • Ein neues Dokument kann mit dem Befehl Datei=>Neu, Schalter Main_New, erzeugt werden.

  • Ein neues Diagramm kann mit dem Befehl Diagramm=>Neues Diagramm hinzufügen erstellt werden (Schalter Layer_New). Ziehen Sie dazu einen Rahmen mit der Maus auf. Diagramme mit mehreren Achsen werden aus einzelnen Diagrammen aufgebaut. Die Achsenposition kann über den Dialog Diagramm=>Diagramm einstellen geändert werden. Mittels des Dialogfelds Diagramm=>Layout können die Achsen gegenüber ihrer Standardposition verschoben werden (Schalter Layer_AxesLayout).

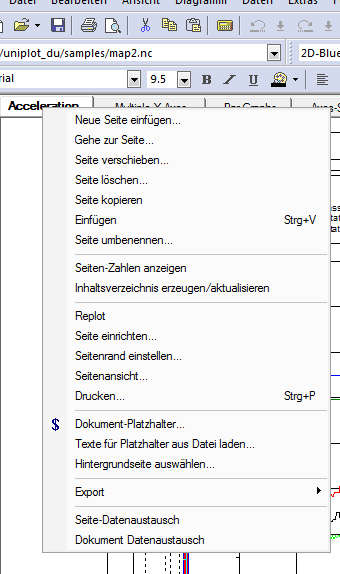

  • Um dem aktiven Dokument eine neue Seite zuzufügen, positionieren Sie den Mauszeiger auf dem Seitenregister und drücken die rechte Maustaste oder wählen Sie den Befehl Bearbeiten=>Seite=>Neue Seite.

    ../../_images/Misc_SeitenMenu.png
  • Ein Zeichenobjekt wird erzeugt, indem Sie einen der Schalter Palette_Text, Palette_Rect, Palette_Ellipse, Palette_Line, Palette_Arrow usw. auswählen und mit der Maus das Objekt zeichnen.

  • Neu erzeugte Zeichenobjekte werden dem markierten Diagramm zugeordnet. Verschiebt man das Diagramm, verschieben sich auch die Objekte. Zeichenobjekte verschiedener Diagramme können nicht zusammengefaßt werden. Man kann Zeichenobjekte aber ausschneiden und in ein anderes Diagramm kopieren.

  • Mit Hilfe der Schalter Main_Cut, Main_Copy und Main_Paste können Diagramme, Zeichenobjekte und Datensätze über die Zwischenablage in andere Diagramme oder andere UniPlot-Dokumente kopiert werden.

  • Um eine Seite in andere Windows-Anwendungen einzufügen, wählen Sie die Funktion Bearbeiten=>Ganze Seite kopieren. Wechseln Sie in die Windows Anwendung und wählen Sie dort die Funktion Einfügen im Bearbeiten-Menü, um die UniPlot-Seite einzufügen.

  • Mehrere Zeichenobjekte können markiert werden, wenn man beim Anklicken die Shift-Taste gedrückt hält. Versehentlich markierte Objekte können durch erneutes Anklicken wieder abgewählt werden.

  • Mehrere Zeichenobjekte eines Diagramms können mit dem Schalter Palette_Group zu einem Objekt zusammengefaßt werden. Mit dem Schalter Palette_Ungroup können zusammengefasste Objekte wieder in einzelne Objekte aufgelöst werden.

  • Zeichenobjekte, Datensätze und Diagramme werden mit der Entf-Taste (Delete-Taste) gelöscht. Wird ein Diagramm gelöscht, werden auch die zu diesem Diagramm gehörenden Zeichenobjekte und Datensätze entfernt.

  • Ein Bildausschnitt wird vergrößert, indem man den Schalter Layer_ZoomIn betätigt und mit der Maus einen Rahmen aufzieht.

  • Mit den Schaltern Daten_IsoLabelEinfuegen, Daten_IsoLabelLoeschen, Daten_IsoLinienEinfuegen und Daten_IsoLinienLoeschen können Beschriftungen und Isolinien in Isolinien-Diagramme eingefügt oder gelöscht werden. Befinden sich in einem Diagramm mehrere 3D-Datensätze, muß für diese Funktion einer der Datensätze markiert werden. Klicken Sie dazu eine Isolinie des gewünschten Datensatzes an.

  • Um Isolinien zu beschriften, wählen Sie aus der Symbolleiste den Schalter Daten_IsoLabelEinfuegen. Ziehen Sie mit der Maus eine Linie, die mindestens eine Isolinie schneidet. An den Schnittpunkten werden die Isolinien beschriftet. Einzelne Labels können durch Anklicken eines Punktes der Isolinie eingefügt werden.

  • Um Isolinien-Beschriftungen zu löschen, wählen Sie den Schalter Daten_IsoLabelLoeschen und ziehen mit der Maus einen Rahmen auf, der die unerwünschten Labels umschließt. Einzelne Labels werden durch Anklicken gelöscht.

  • Isolinien werden mit Schalter Daten_IsoLinienEinfuegen in das Kennfeld eingefügt. Um eine Linie einzufügen, klicken Sie mit der Maus einen Punkt im Kennfeld an.

  • Isolinien werden gelöscht, indem Schalter Daten_IsoLinienLoeschen eingeschaltet wird und eine zu löschende Isolinie angeklickt wird.

  • Isolinien-Diagramme können mit den Schaltern Layer_2DView und Layer_3DView zwischen der 2D- und 3D-Darstellung umgeschaltet werden.

  • Bei der 3D-Darstellung kann die Ansicht mit Schalter Daten_3DAnsicht verändert werden.

  • Das Auswahlfeld Layer_DiaListe zeigt den Namen des markierten Diagramms im Dokument. Um ein anderes Diagramm zu markieren, wählt man einen Namen aus der Liste aus. Man kann ein Diagramm auch auswählen, indem man innerhalb des Diagramms mit der Maus klickt. Falls mehrere Diagramme direkt übereinander liegen, kann man auch einen der Achsentitel oder Beschriftungen anklicken.

  • Schalter Daten_Datensaetze öffnet ein Dialogfeld, das die Namen aller Datensätze des markierten Diagramms anzeigt.

  • Um Daten aus einer ASCII-, Excel- oder netCDF-Datei zu importieren, wählen Sie Datei=>Daten importieren. Die in der ASCII- oder Excel-Datei spaltenweise angeordneten Daten werden beim Import zunächst in das netCDF-Dateiformat umgewandelt (Dateiendung .nc). Die Datensätze können anschließend sehr schnell aus der netCDF-Datei geladen werden. Die Datenimport-Funktionen sind in UniScript geschrieben und können verändert werden.

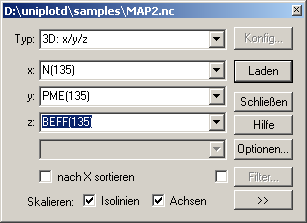

  • Das Auswahlfeld Daten_Import zeigt den Namen der zuletzt importierten Datendatei. Die aufgeklappte Liste enthält die Namen der 20 zuletzt importierten Datendateien. Um eine Datei zu öffnen, öffnen Sie die Auswahlliste und wählen die gewünschte Datei aus. Im folgenden Dialogfeld können Sie die Kanäle für einen Datensatz auswählen:

    ../../_images/DateiDatenImportieren_Map2.png

    Der neue Datensatz wird in das markierte Diagramm geladen.

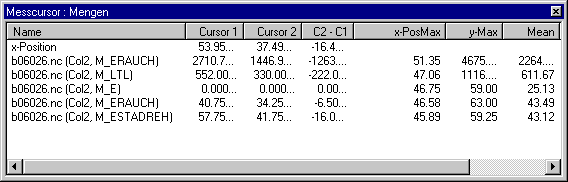

  • Der Schalter Cursor_Messen schalten den Cursor für 1D- und 2D- Datensätze ein. Erneutes Klicken schaltet den Cursor wieder ab. Die Cursor-Linien werden mit der Maus verschoben. Die Messwerte an der Cursor-Position können in einem Fenster angezeigt werden:

    ../../_images/CursorAnzeige.png
  • Der Schalter Cursor_ZoomAusschnitt ändert die Achsenskalierung. Markieren Sie ein Diagramm. Klicken Sie auf den Schalter und ziehen anschließend einen Rahmen um den zu vergrößernden Ausschnitt des markierten Diagramms auf. Die Diagrammachsen werden neu skaliert und zeigen den gewünschten Ausschnitt.

  • Mit dem Schalter Cursor_AutoSkalierung kann eine Autoskalierung der Achsen durchgeführt werden. Bei der Autoskalierung werden die Achsen so skaliert, daß alle Datensätze im Diagramm sichtbar werden. Mit dieser Funktion kann die Zoom-Operation (Schalter Cursor_ZoomAusschnitt) rückgängig gemacht werden.

  • Mit den Schaltern Cursor_PeriodenLaengeEinstellen, Cursor_EinePeriodeLinks und Cursor_EinePeriodeRechts können periodische Signale oder Zeitsignale abschnittsweise durchlaufen werden. Laden Sie dazu ein Signal, und vergrößern einen Teil des Signals (Schalter Cursor_ZoomAusschnitt). Nun klicken Sie auf den Schalter Cursor_PeriodenLaengeEinstellen und stellen die Periodenlänge ein, beispielsweise 720 Grad KW. Mit Hilfe der Schalter Cursor_EinePeriodeLinks und Cursor_EinePeriodeRechts können Sie nun um einzelne Perioden nach rechts oder links springen.

  • Undo: Der Schalter Main_Undo macht die letzte Änderung rückgängig. Es können bis zu 255 Aktionen rückgängig gemacht werden.

  • Redo: Der Schalter Main_Redo wiederholt die zuletzt rückgängig gemachte Änderung.

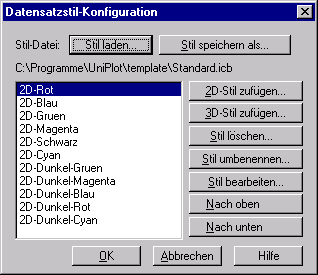

  • Mit Hilfe der Liste Datensatzstil, Misc_Datensatzstil können Sie die Darstellungsattribute aller markierten Datensätze ändern. Um den Stil eines Datensatzes zu ändern, markieren Sie den gewünschten Datensatz, öffnen die Liste und wählen einen Stil aus. Über den Befehl Extras=>Datensatz-Stile bearbeiten können die in der Liste angezeigten Stile geändert, neue Stile erzeugt oder nicht benötigte Stile entfernt werden.

    ../../_images/Misc_DatensatzstilKonfiguraiton.png

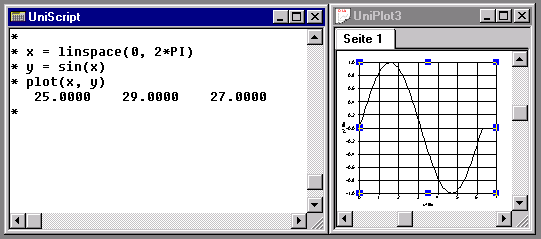

  • Mit dem Befehl Ansicht=>Kommando-Fenster erreichen Sie das UniScript-Kommandofenster (Schalter Main_Command). Geben Sie z. B. ein:

    x = linspace(0, 2*PI)
    y = sin(x)
    plot(x, y)


    plot ist eine in UniScript geschriebene Funktion, die ein Diagramm erzeugt. Schauen Sie sich den Quelltext der Funktion plot an: Öffnen Sie mit Datei=>Öffnen (Schalter Main_Open) die Datei plot.ic aus dem Verzeichnis uniplot\script. Setzen Sie den Cursor auf den Funktionsnamen XYCreate oder einen anderen Funktionsnamen und drücken Sie die Funktionstaste F1, um eine Funktionsbeschreibung zu erhalten.

    ../../_images/Misc_PlotSin.png

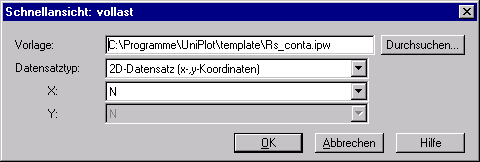

  • Mit der Datei-Schnellansicht können Sie sich einen Überblick über eine Messdatei verschaffen. Wählen Sie Datei=>Datei-Schnellansicht. Im folgenden Datei-Öffnen Dialog wählen Sie die gewünschte Datendatei aus. Die Datei wird konvertiert und danach der folgende Dialog angezeigt:

    ../../_images/Misc_DatenSchnellansicht.png

    Als Vorlage kann jede UniPlot-Datei (.ipw) verwendet werden. Die Standartvorlage wird die Datei UniPlot\template\rs_conta.ipw verwendet.

  • Ab UniPlot 4 können 3D-Oberflächendiagramme und 3D-Streuplots mit mehreren Datensätzen erzeugt werden. Erzeugen Sie dazu zunächst ein Isolinien-Diagramm mit mehreren Datensätzen. Klicken Sie dann mit der rechten Maustaste das Diagramm an und wählen Sie den Befehl UniPlot:3DView.

  • Tabellen.

  • Datensätze mit Transformationen.

  • Mit UniPlot können Sie sehr einfach gestapelte Diagramme erzeugen.

    ../../_images/ov-b.png
