Objekt bearbeiten=>Position und Größe (Text)¶

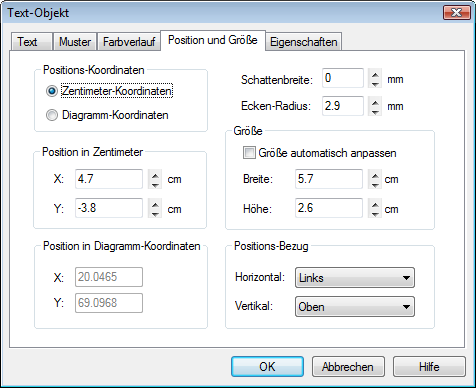

In diesem Dialogfeld kann die Position und Größe eines Objekts, der Eckenradius und die Schattenbreite festgelegt werden.

Zentimeter-Koordinaten: Wenn die Option Zentimeter-Koordinaten gewählt wird, wird die Position in Zentimetern eingegeben.

Diagramm-Koordinaten: Wenn die Option Diagramm-Koordinaten markiert ist, wird die Position des Zeichenobjekts in Diagramm-Koordinaten eingegeben. Ein Zeichenobjekt wird immer einem Diagramm oder dem Hintergrund zugeordnet. Mit dieser Option kann man erreichen, daß ein Objekt an eine bestimmte Diagramm-Koordinate gebunden bleibt. Die Koordinaten werden in der Gruppe Position in Diagramm-Koordinaten eingegeben.

Position in Zentimeter: Die Koordinaten werden in Zentimetern eingegeben. Die Position X, Y bezieht sich auf die linke, untere Ecke. Die Y-Koordinate wird negativ eingegeben. (Der Ursprung des Koordinatensystems befindet sich in der linken oberen Ecke. Die y-Werte werden nach oben größer.)

Position in Diagramm-Koordinaten: In dieser Dialoggruppe werden die Positionskoordinaten eines Zeichenobjekts in Diagramm-Koordinaten eingegeben. Für die x- und y-Koordinate kann der Bezugspunkt, auf den sich die Koordinaten beziehen, definiert werden. Damit kann z. B. festgelegt werden, daß die obere, linke Ecke eines Zeichenobjekts an der Position Drehzahl = 3000 1/min und Moment = 100 Nm gebunden bleibt, auch wenn sich die Achsenskalierung des zugehörigen Diagramms ändert. Falls die Diagramm-Koordinaten so geändert werden, das das Zeichenobjekt außerhalb der Seite dargestellt werden müßte, wird das Zeichenobjekt am Blattrand ausgegeben.

Größe: Die Breite und Höhe des Zeichenobjekts wird in Zentimetern eingegeben.

Größe automatisch anpassen: Wenn das Kontrollkästchen Größe automatisch anpassen markiert ist, wird die Größe des Text-Objekts an den Text angepaßt, wenn sich der Text ändert. Diese Option kann z. B. vewendet werden, wenn das Textobjekt Feldfunktionen enthält.

Positions Bezug: In dieser Gruppe kann festgelegt werden, auf welche Ecke des Objekts sich die Diagramm-Koordinaten beziehen.
