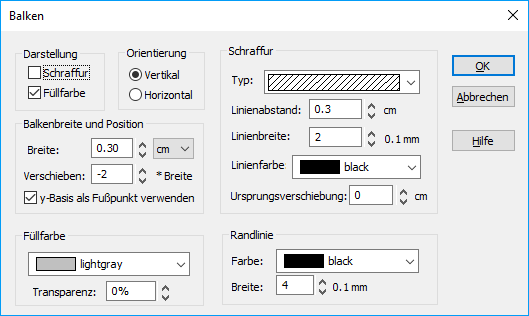

Dialogfeld=>Balkenart

Darstellung-Schraffur

Wenn die Option Schraffur markiert wird, wird die Balkenfläche schraffiert

Darstellung Füllfarbe

Wenn die Option Füllfarbe markiert wird, wird die Balkenfläche farblich ausgefüllt.

Orientierung Vertikal/Horizontal

Legt fest, ob die Balken horizontal oder vertikal ausgerichtet werden sollen.

Balkenbreite

Die Balkenbreite kann entweder in Zentimetern oder in Prozent der Diagrammbreite festgelegt werden.

Balkenverschiebung

Die Balken eines Datensatzes können gegenüber die Standardposition verschoben werden. Ein negativer Faktor verschiebt die Balken zu kleineren Werten, ein positiver Faktor zu größeren Werten.

y-Basis als Fußpunkt verwenden

Wenn diese Option markiert ist, wird als Fußpunkt der Balken nicht die Diagrammbegrenzung sondern ein gerade Linie mit dem angegebenen Wert verwenden, die je nach gewählter Orientierung parallel zur X- oder Y-Achse verläuft.

Füllfarbe

Zeigt die möglichen Füllfarben.

Typ (Schraffur)

Zeigt die verschiedenen Schraffurtypen

Linienabstand (Schraffur)

Definiert den Abstand zweier benachbarter, paralleler Schraffurlinien. Der Abstand wird Zentimeter eingegeben.

Linienbreite (Schraffur)

Die Linienbreite der Schraffurlinien wird in 0.1 mm Schritten eingegeben.

Linienfarbe (Schraffur)

Zeigt die möglichen Linienfarben.

Ursprungsverschiebung (Schraffur)

Im Feld Upsprungsverschiebung kann für den Ursprung der Schaffurlinien ein Offset eingegeben werden. Werden beispielsweise zwei Gebiete mit der gleichen Schraffur gefüllt, so kann man die Schraffur eines Gebiets um beispielsweise den halben Linienabstand verschieben, damit beide Gebiete unterschieden werden können.

Randlinie-Farbe

Zeigt die verschiedenen Farben für die Randlinie der Balken.

Randlinie-Breite

Die Linienbreite der Randlinie wird in 0.1 mm Schritten eingegeben.
